Autodesk Revit 프로그램 인터페이스 II

1. [프로젝트 탐색기]

현재 프로젝트의 뷰, 일람표, 시트, 패밀리 등에 대한 계층구조를 보여줍니다.

[+][-]를 클릭하여 해당정보를 확장하거나 축소하여 볼 수 있습니다.(창을 드래그 하여 작업화면의 원하는 위치에 배치할 수 있습니다.)

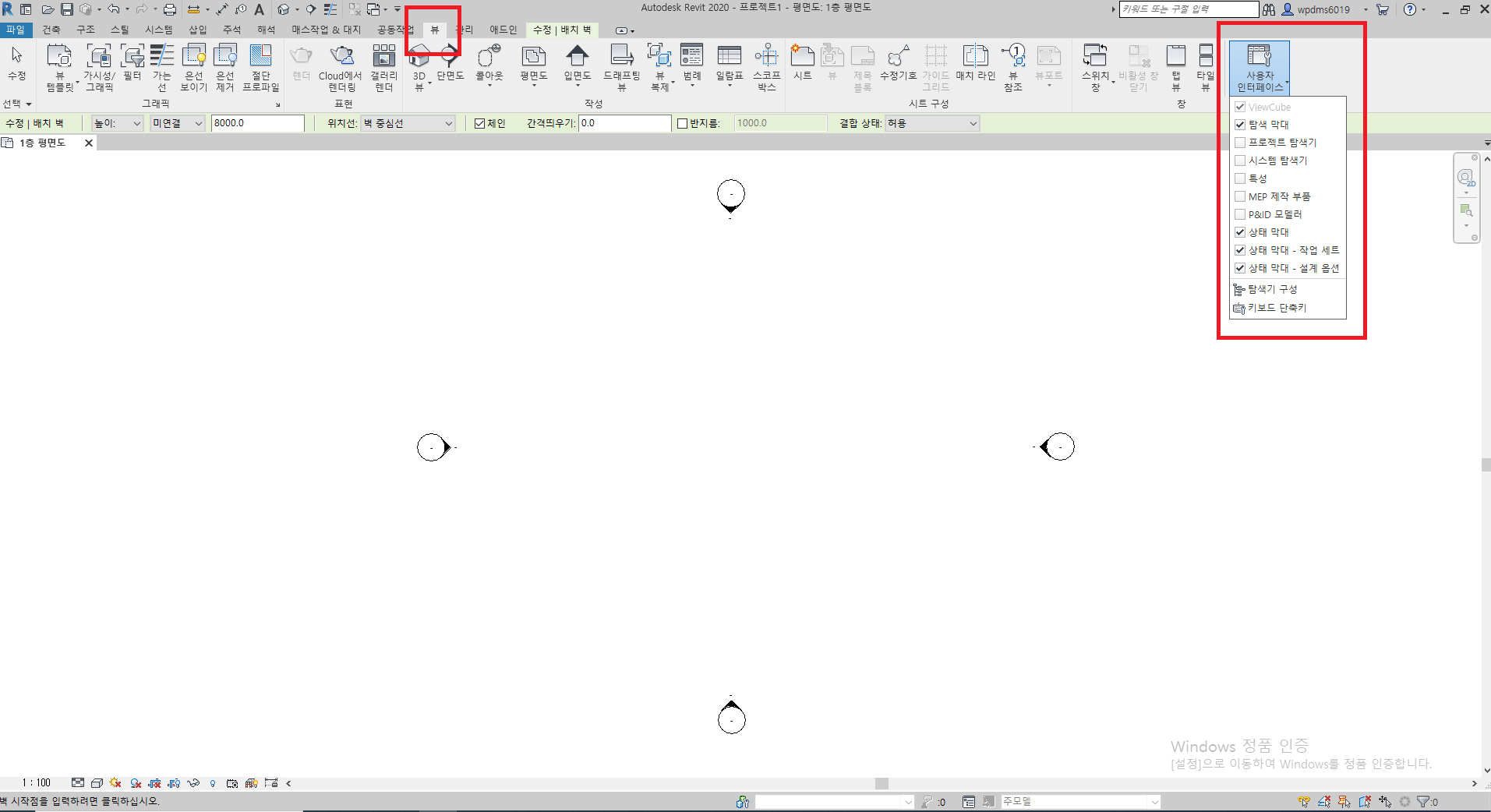

[특성] 창 또는 [프로젝트 탐색기]가 화면에서 사라졌을 때는 [뷰] 탭 → [창] 패널 → [사용자 인터페이스] 하위메뉴에서 해당 항목을 활성화 시켜줍니다.

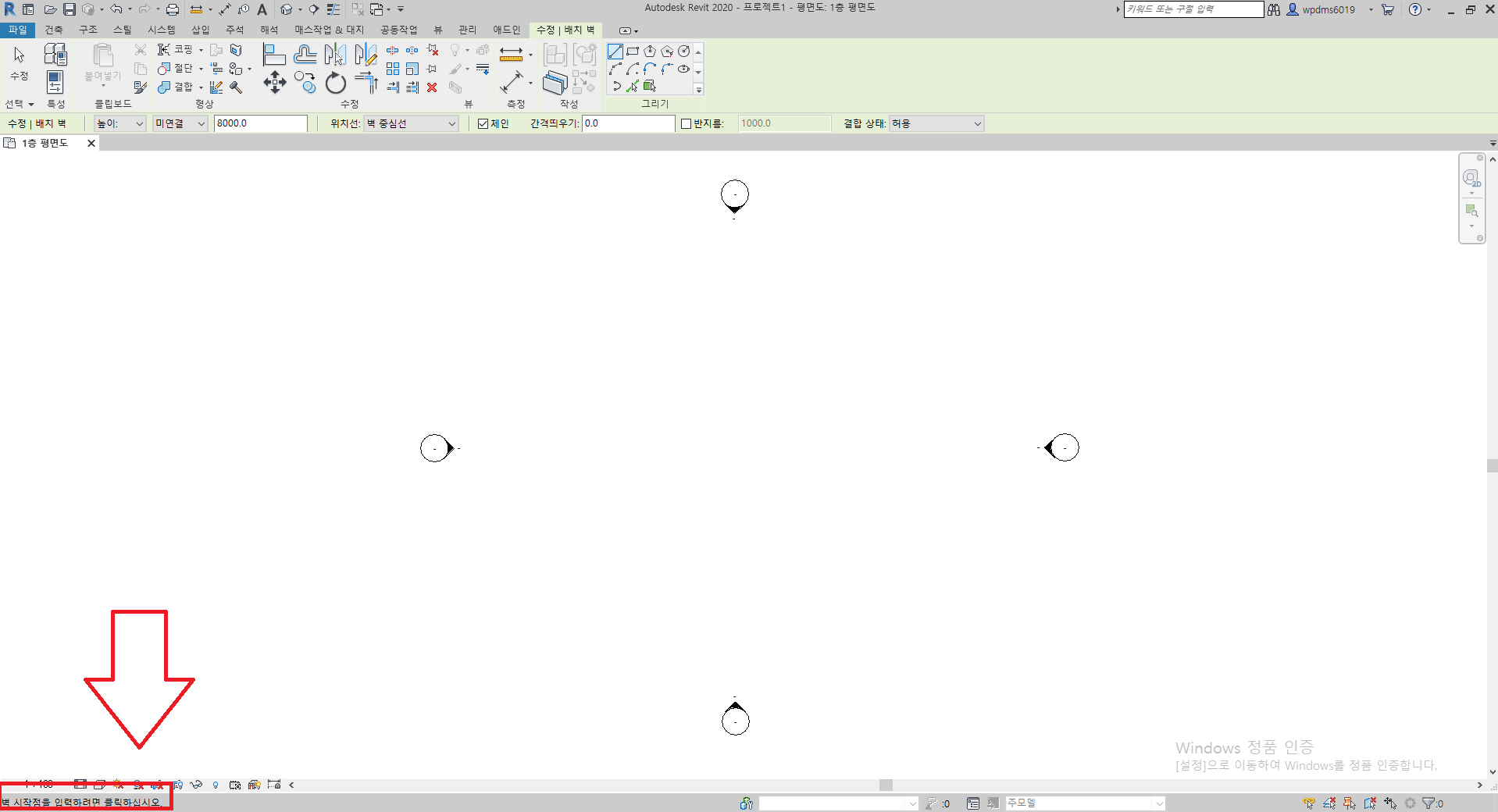

2. 상태 막대

마우스 포인터를 요소에 가까이 위치시키면 유형 이름이 표시되며 수행할 작업에 대한 추가 정보 및 도움말이 표시됩니다.



3. 뷰 조절 막대

현재 뷰의 가시적 상태(축적, 상세, 수준, 비주얼 스타일 등)을 조절할 수 있습니다.



4. 도면 영역

실제 작업 영역으로 [프로젝트 탐색기]에서 선택한 뷰를 표시합니다.



5. 리본

프로젝트 및 패밀리 작성에 필요한 도구들이 정렬되어 있습니다.



-'리본'은 기본적으로 [건축], [구조], [주석] 등 도구의 특성에 따라 12개의 '탭'으로 이루어져 있으며, 하나의 '탭은' 특성에 맞춰 도구들을 그룹화한 다수의 '패널'들로 구성됩니다.



-키보드 [ctrl] 키를 누른 상태로 [탭]을 드래그하면 원하는 위치로 [탭]을 이동할 수 있습니다.



-패널을 드래그하여 원하는 위치로 이동이 가능합니다.
