Auto Cad[오토캐드 라인으로 기본 도형 그리기];LINE, CIRCLE,RECTANG

안녕하세요~~!!비가 오고 나서 날씨가 갑자기 많이 추워졌어요ㅠㅠ

오늘은 현재 각종 설계에 많이 사용하는 오토캐드 포스팅 할거예요~~

일단 오토캐드를 실행하면 이런 창이 나옵니다.

오늘은 선이랑 원 사각형 그려볼거예요.



오토캐드의 단축키는 영어로 사용하고 있어요. 단축키를 많이 알아 놓는다면 작업이 훨씬 빨라집니다^^

첫 번째로 선 그리기 (명령어 : LINE;   단축키 : L)

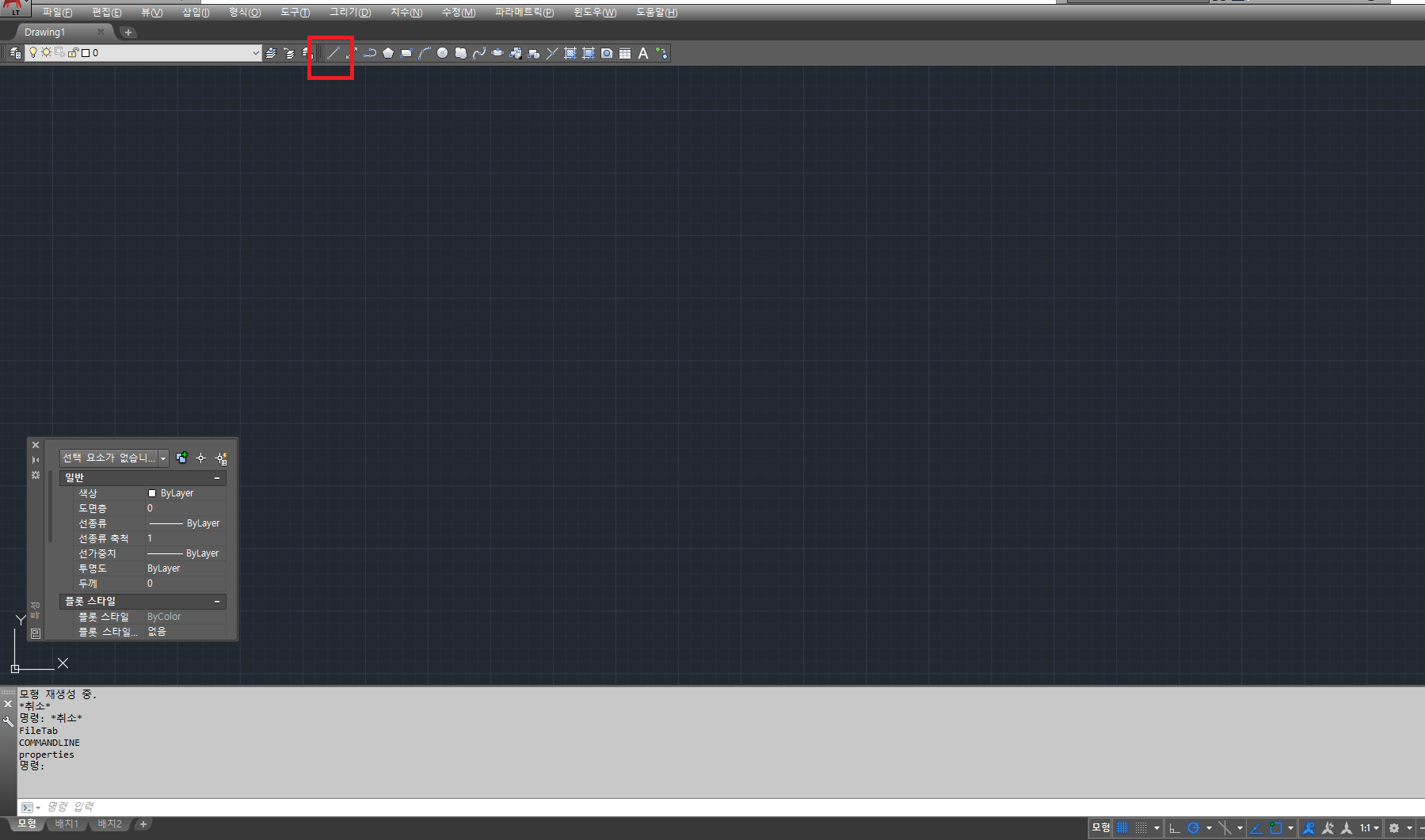

오토캐드 실행하고 위에 박스에 보면 라인버튼이 있어요. 또는 키보드에 [L]을 치면 라인을 그릴 수 있습니다.

원하는 곳을 클릭하고 원하는 길이만큼 가서 두번째 클릭하면 라인이 생성 됩니다.

원하는 길이를 직접 설정할 수도 있어요. 라인명령어 입력하고 첫번째 지점 클릭한뒤 키보드에 500을 입력하면 500길이의 라인이 생깁니다.

그 다음은 원그리기입니다.

원 그리기 (명령어 : CIRCLE;   단축키 : C)

C가 간혹 COPY로 걸려있을 수 있어요. 그럼 CI까지 또는 CIR까지 입력해주시면 됩니다.

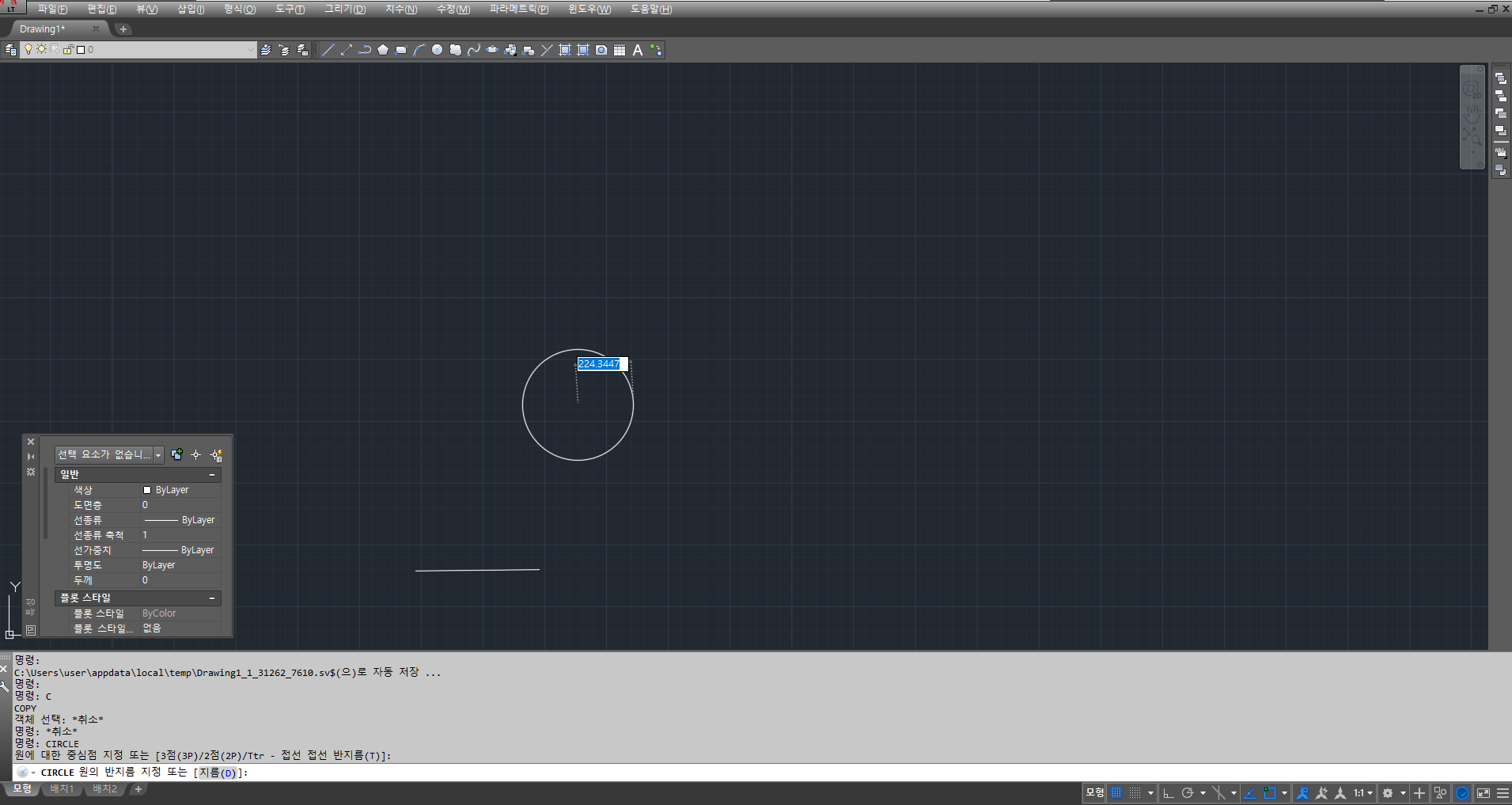

원도 마찬가지로 명령어 입력하고 원의 중심부가 첫번째 선택지점, 원하는 반지름의 길이만큼 가서 두번째 클릭해주면 원하는 크기의 원을 만들 수 있습니다.

또는 중심점 첫번째 클릭하고 원하는 반지름을 키보드에 직접 입력해서 그릴 수도 있습니다.



사각형도 같은 원리로 그리면 됩니다.

사각형 그리기 (명령어 : RECTANG;   단축키 : REC)

사각형 명령어를 입력한 뒤 원하는 지점에 첫번째 클릭하고 원하는 크기로 두번째 클릭하면 사각형을 그릴 수 있습니다.

또는 사각형 명령어 입력한 뒤 첫번쨰 지점 클릭하고 가로,세로 순서로 원하는 치수 입력해 주면 됩니다.
