Auto Cad 설계 작업시간 줄이는 꿀팁[스냅, 그리드, 직교모드]

설계 할 때 치수 하나 각도 하나 때문에 수정할 부분이 생긴다면 재작업이 너무 힘들어져요.

시작한지 얼마 안되었을 때는 괜찮은데 도면이 이미 많이 진행되었다면.....후....스트레스ㅠㅠ



오늘은 설계 시 작업시간도 줄이고 오타를 줄이기 위한 꿀팁을 포스팅 할거예요!!



1. 그리드 (GRID : F7)

그리드는 종이로 치면 모눈종이라고 생각하면 돼요.

대략적으로 그리드 위에 그리면 이 정도 치수가 맞구나를 짐작할 수 있어서 유용해요!!

이건 그리드가 켜져있는 캐드화면이예요.

이건 그리드가 꺼져있는 화면이예요. 차이점이 보이시나요???

아래 네모 표시된 부분이 그리드버튼이고 단축키 F7로도 빠르게 전환할 수 있어요.



2. 객체스냅 (SNAP : SN/F3)

객체스냅이 필요할 때와 필요없을때 확실히 구분됩니다.

가끔 설계하다보면 스냅 걸려있어서 자꾸 원하지 않는 곳에 선이나 도형을 캐드가 마음대로 가져다 붙여주는 경우가 있어요. 너무짜증......ㅎ

그때 꺼놓고 작업하고 정확하게 위치를 찾아야 할경우에는 다시 켜서 사용하면 됩니다.

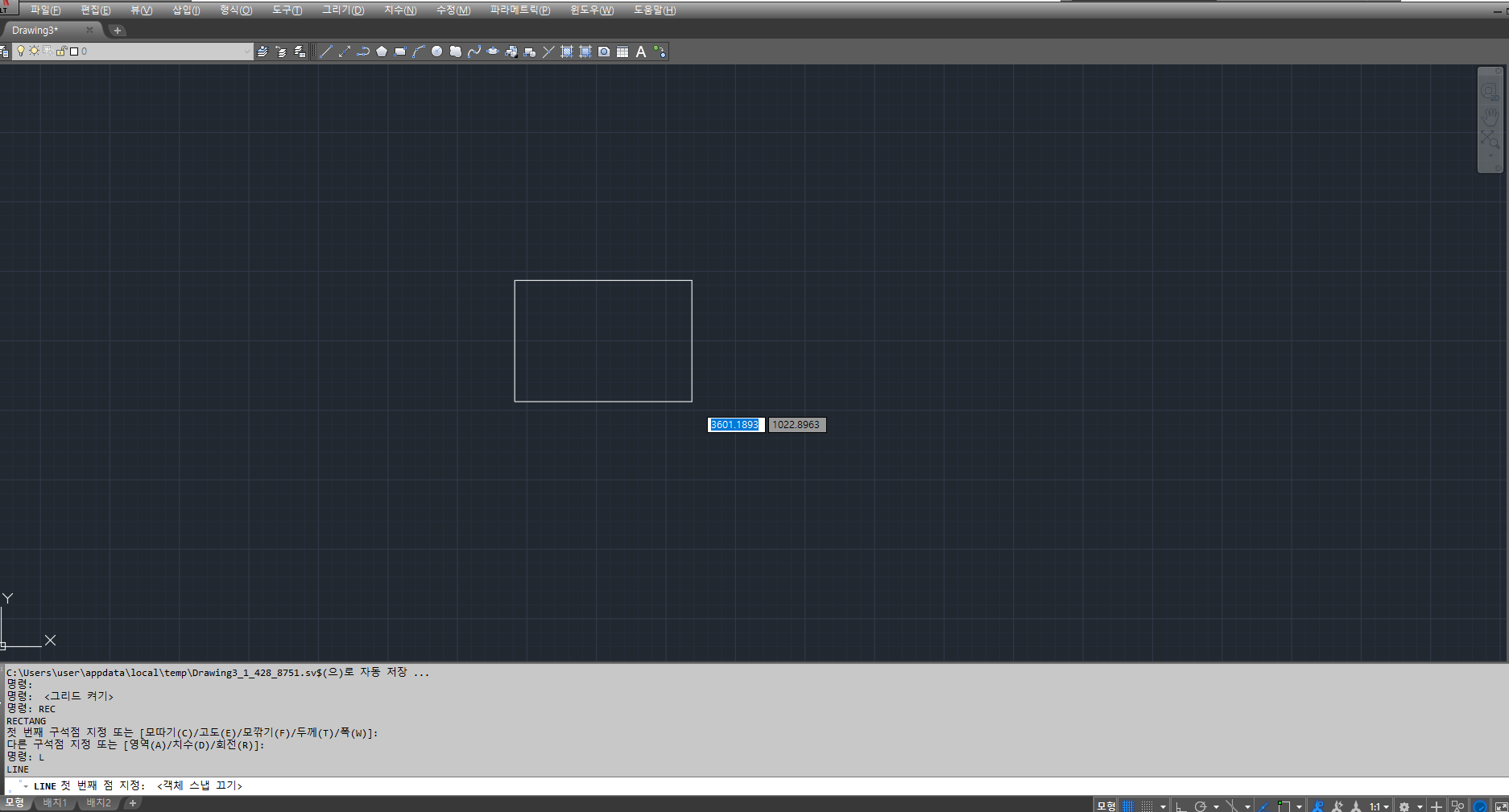

이렇게 직사각형이 하나 있을 때 직사각형의 꼭지점을 찾고 싶은데 사람의 눈으로 찾기에는 너무 정밀한 작업이 될거예요.(분명 오차가 발생함ㅋㅋ)

그럴 때 객체 스냅을 켜주면

아래 스냅버튼 누르거나 단축키 SN 또는 F3을 눌러주면 스냅이 켜져요.

그럼 이렇게 원하는 위치 가까이 가면 정확한 위치를 찾아줍니다.

꼭지점 뿐만 아니라 면이나 선의 중간점 , 또 직각으로 가는 위치까지 찾아줍니다.



3. 직교모드(F8)

이거 진짜 엄청 많이 씁니다. 선 그릴 때 이걸 켜두지 않으면 360도로 자유분방하게 찍히니까 90도 기준의 반듯한 선을 그리고 싶을 때 직교모드를 사용하면 유용해요.

이렇게 직교모드를 켜지 않으면 어느각도인지 모르게 선이 마구 찍혀요.

아래에 직교모드 또는 단축키 F8을 눌러서 직교모드를 켜주게 되면 이렇게 90도 기준으로 선을 반듯하게 만들 수 있어요.
