REVIT 프로그램 기본 매스 만드는 방법[건축 모델링]

[매스작업&대지]의 [개념 매스] 탭에서 [매스 양식 및 바닥 표시]를 클릭하여 줍니다.



그 다음 바로 옆의 [개념 매스]를 선택합니다.



[이름] 대화상자가 나오면 매스 이름을 설정하고 확인을 눌러줍니다.



[작성] 탭의 [그리기] 패널에서 [선]을 선택합니다.



원하는 매스 모양대로 선 그리기를 하여 매스 모양을 만들어 줍니다.

* 솔리드 매스를 작성하기 위해서는 작성한 스케치가 폐곡선이 되어야 하므로 각 선들의 시작점과 끝 점이 정확히 일치하도록 꼼꼼히 작성하여야 합니다.



프로젝트 탐색기의 [3D뷰]의 [3D]를 선택하면 3D뷰가 활성화 됩니다.

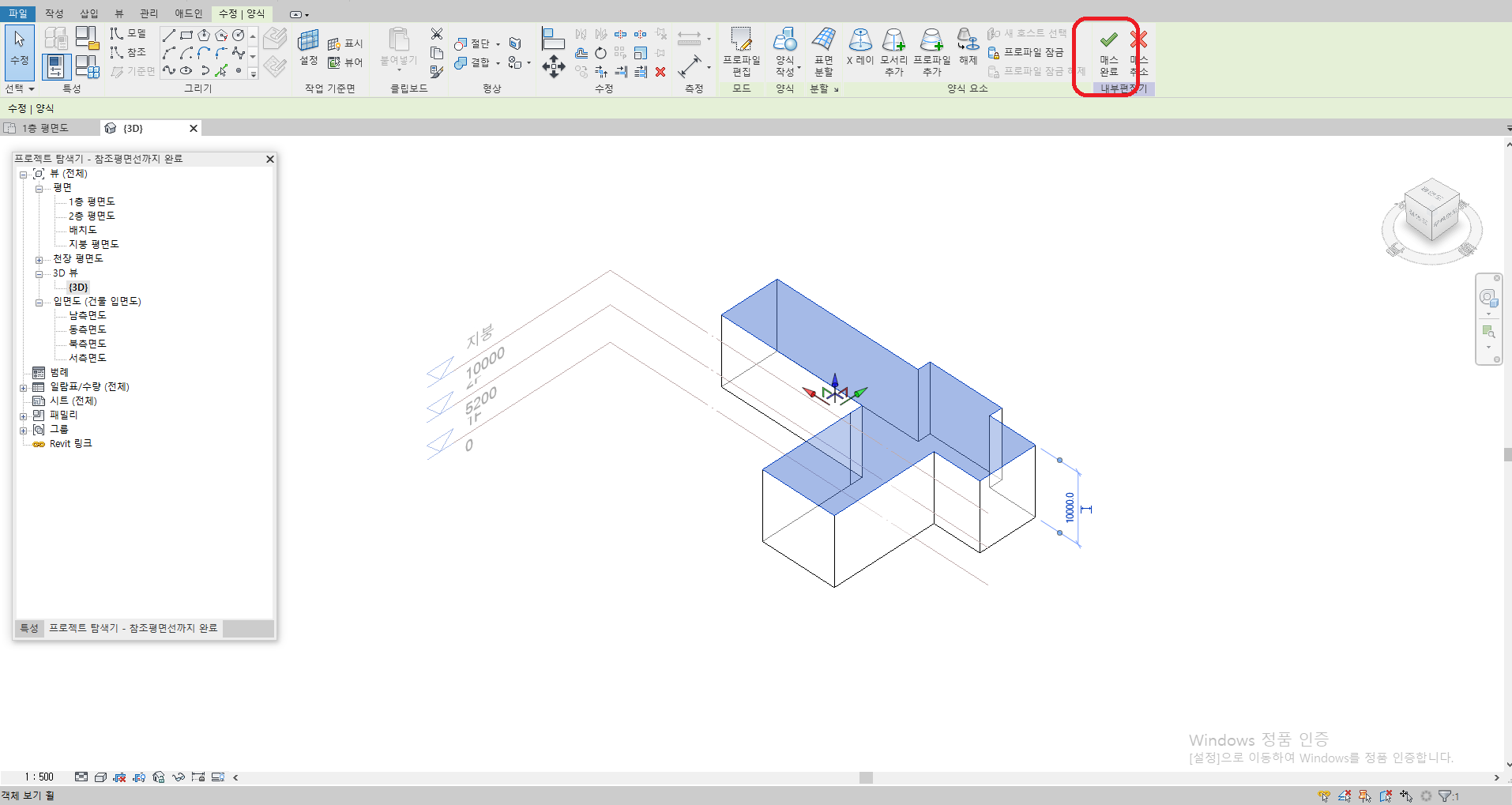

작성된 선을 모두 선택한 다음 [수정 | 선] 탭의 [양식] 패널에서 [양식작성]의 [솔리드 양식]을 선택합니다.



매스의 높이는 높이 치수를 클릭하여 원하는 수치로 수정 가능 합니다.



매스 완료 버튼을 누르면 매스 만들기 완성
