REVIT 매스 분리해서 편집하기[보이드 양식 활용, 매스 나눠서 잘라내기; 건축모델링]

REVIT프로그램으로 하나의 매스 3D입체를 나눠서 자르거나 붙일 수 있어요.

보이드 양식을 활용해서도 가능한데요.



REVIT 매스 내부편집



매스를 클릭하고 내부편집을 눌러주세요.



REVIT 편집



[수정] 탭에 있는 직사각형을 클릭해서 [수정 | 배치 선] 모드로 전환시켜 줍니다.



REVIT 사각형



마우스 커서를 매스 윗부분으로 가져가 지붕층 외곽만 표시될때 꼭지점을 연결해서 직사각형을 만들어줍니다.



REVIT 지붕층 편집

작성된 지붕층 사각형 부분만 선택해서 [양식작성]의 [보이드 양식]을 클릭해줍니다.



보이드 양식

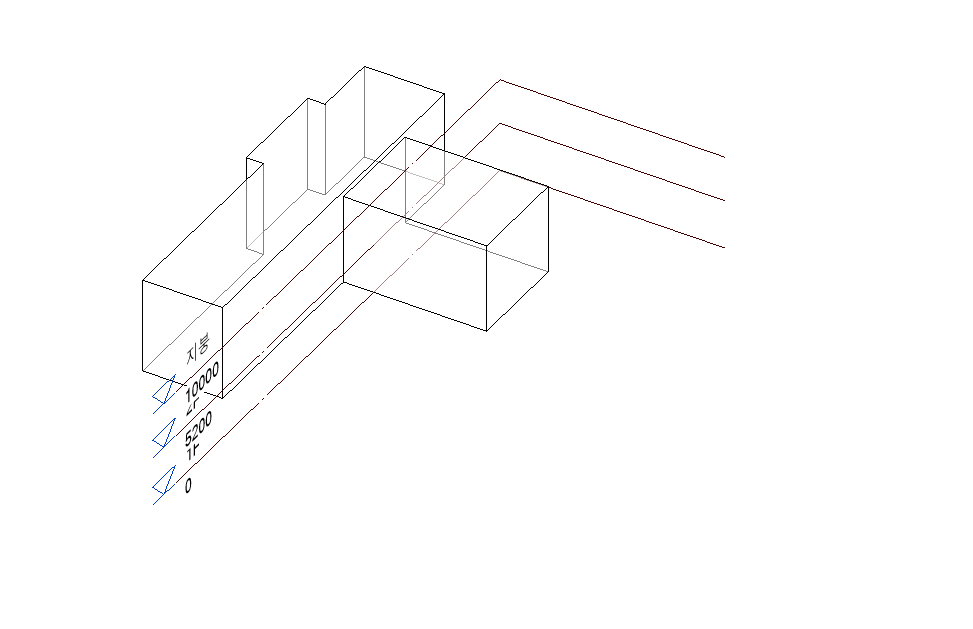

원하는 치수값을 입력하면 보이드 양식으로 작성된 매스만큼 윗부분의 기본 매스가 삭제됩니다.



보이드 양식을 사용한 매스 편집
