REVIT 프로그램 그리드 작성하는 방법

레벨 작성까지 끝냈으면 오늘은 그리드 그리는 방법을 알아볼게요!!

그리드는 평면도 중심선과 같은 역할을 하는 부분이예요.

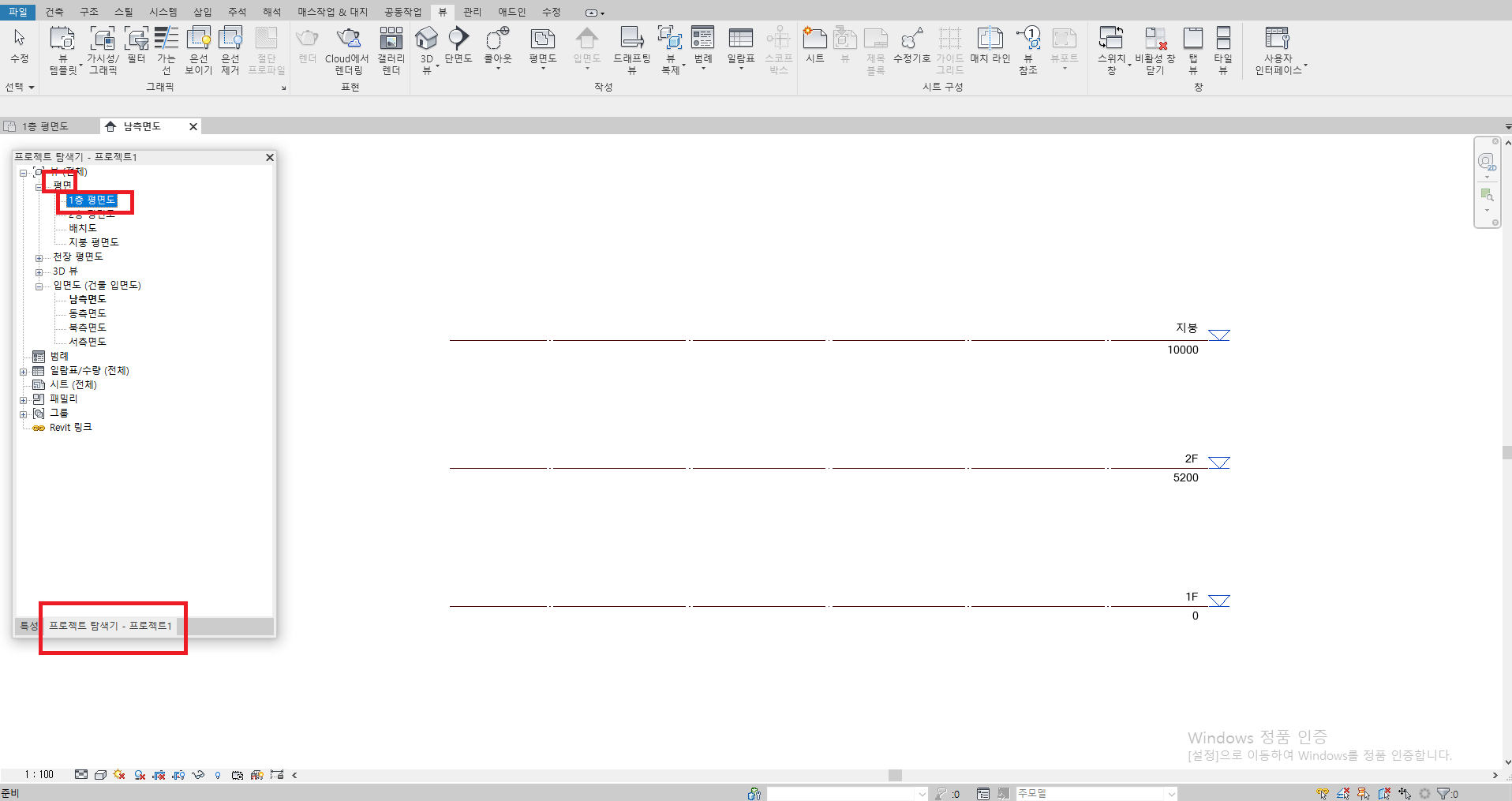

제일먼저 [프로젝트 탐색기]에서 '평면'>>'1층 평면도'를 열어줄게요.

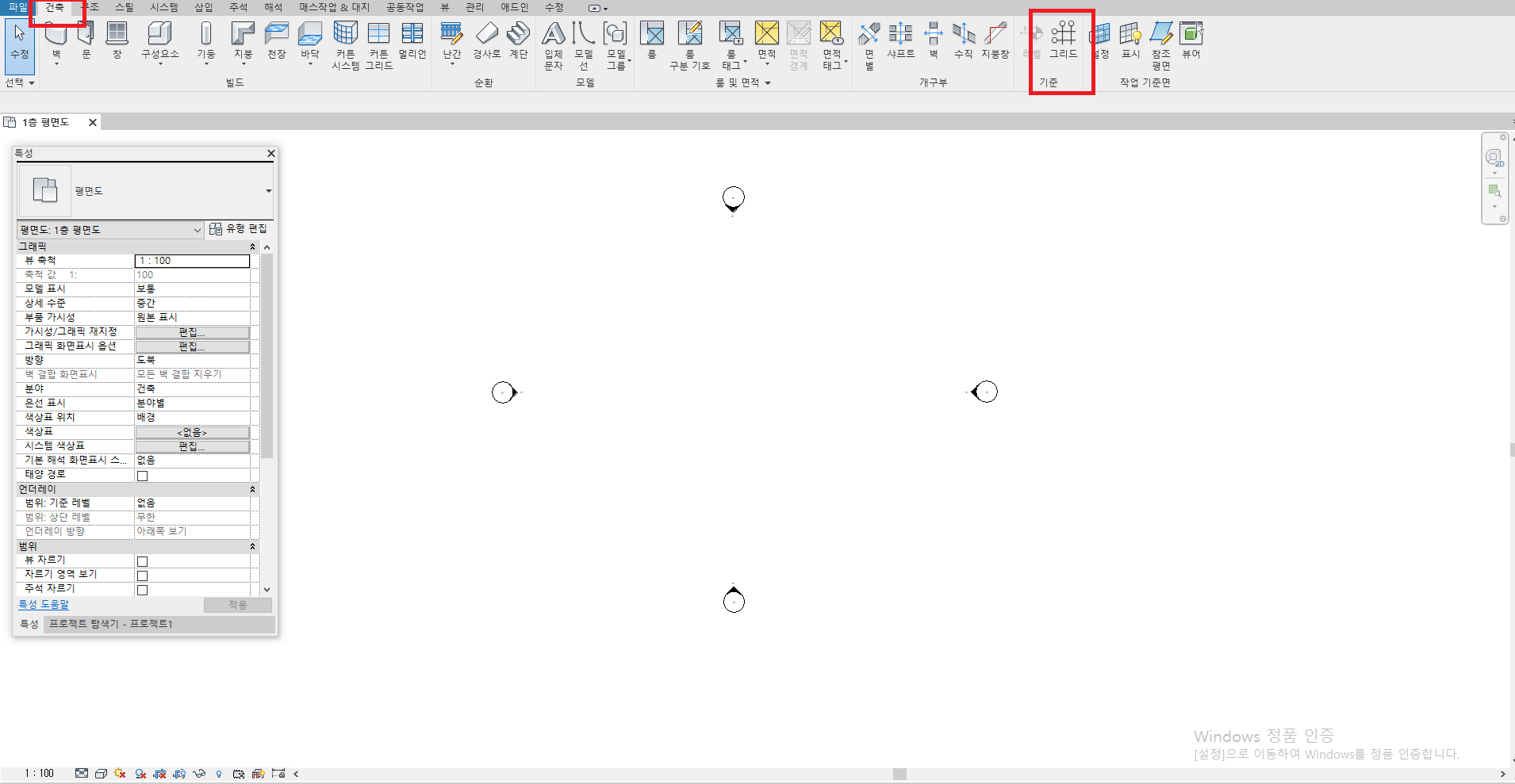

[건축] 탭에서 [기준] 패널의 [그리드]를 클릭해 줍니다.

특성 창에서 '그리드 6.5mm 버블' 을 선택해 줍니다.

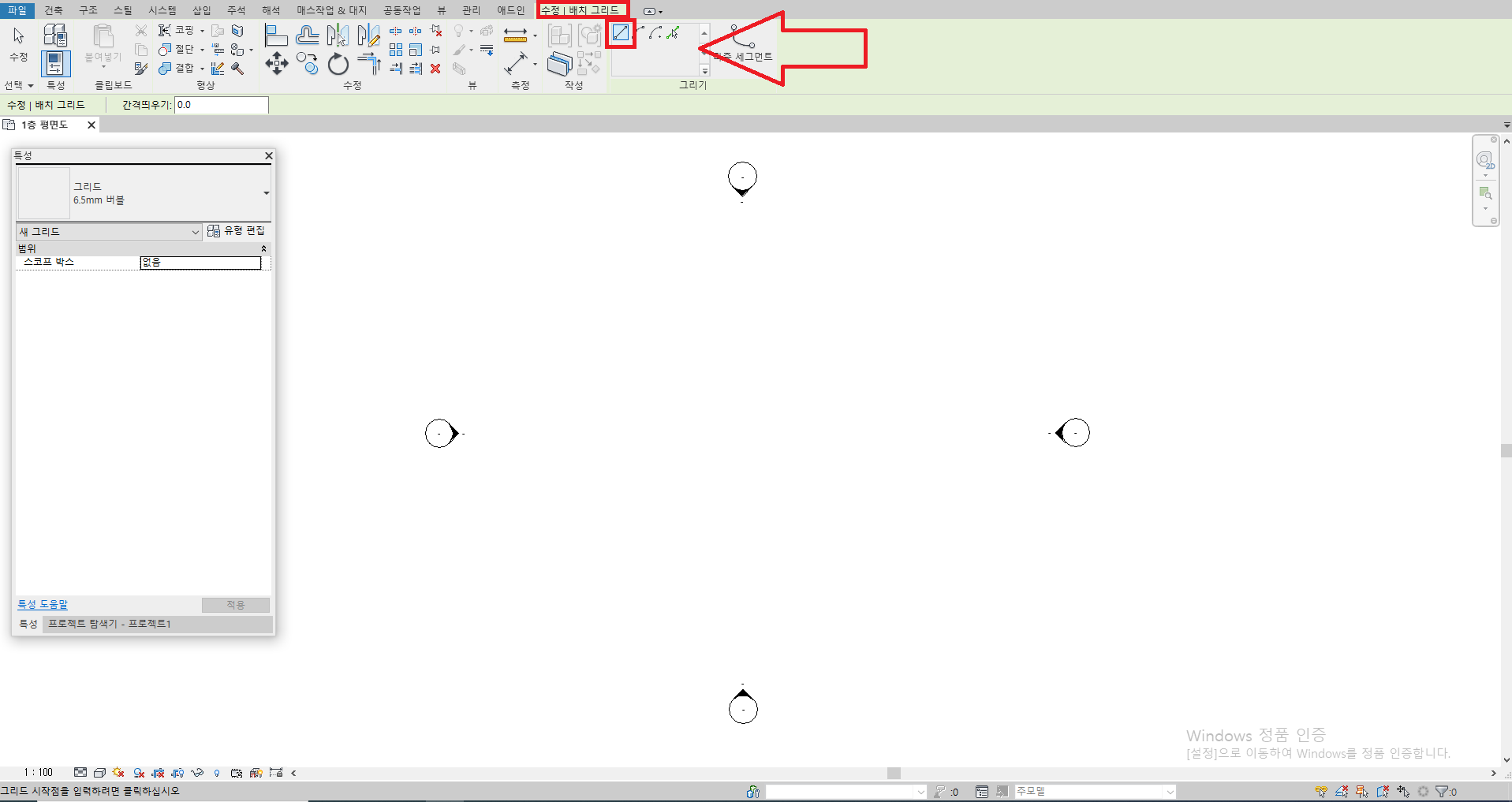

[수정|배치 그리드] 탭에서 [그리기[ 패널의 [선]을 선택합니다.

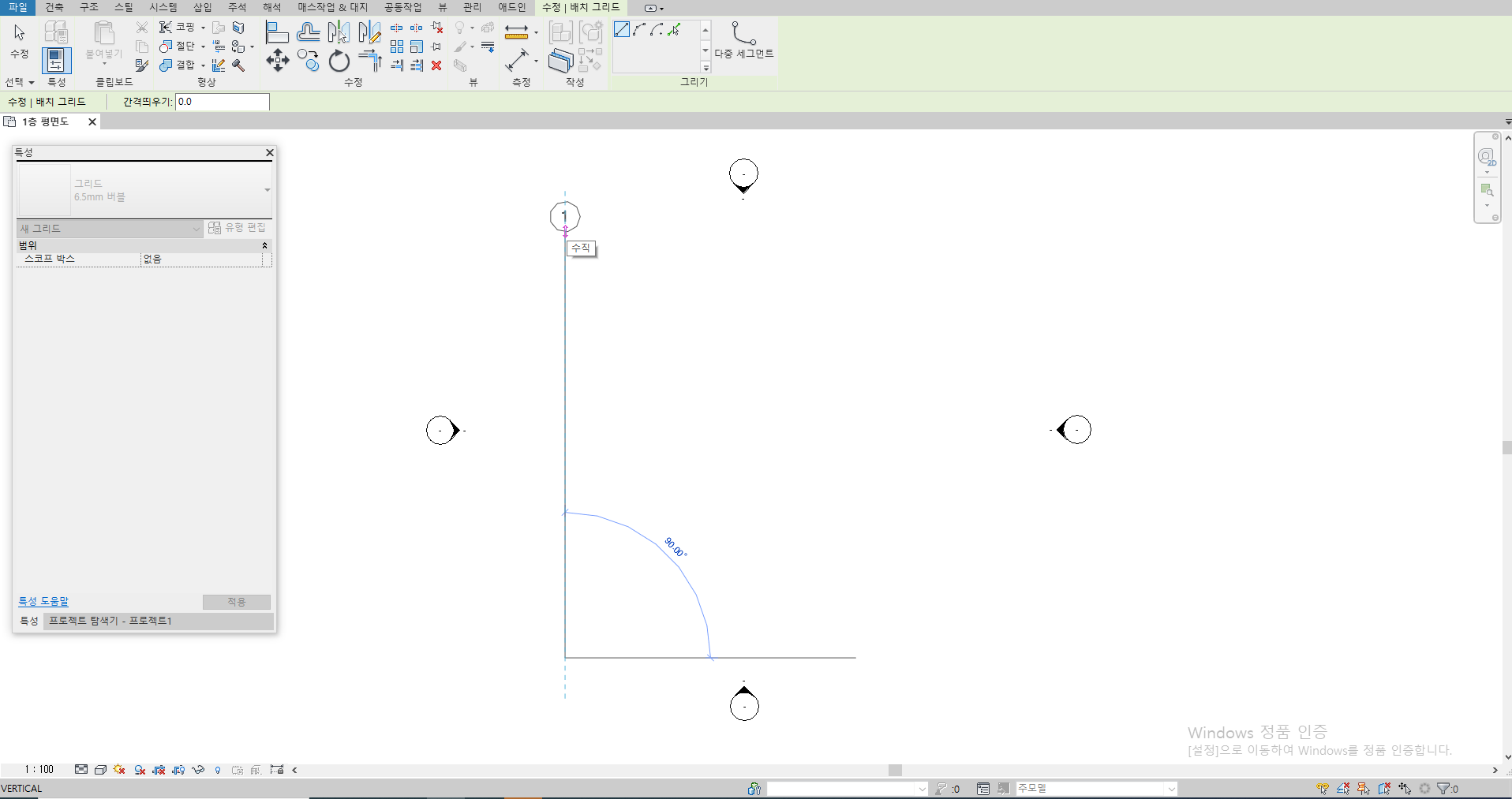

마우스로 아래에서부터 위로 클릭 드래그 하여 X열 그리드를 작성합니다.

'그리드 헤드'를 더블 클릭하여 'X1'으로 이름을 변경합니다.

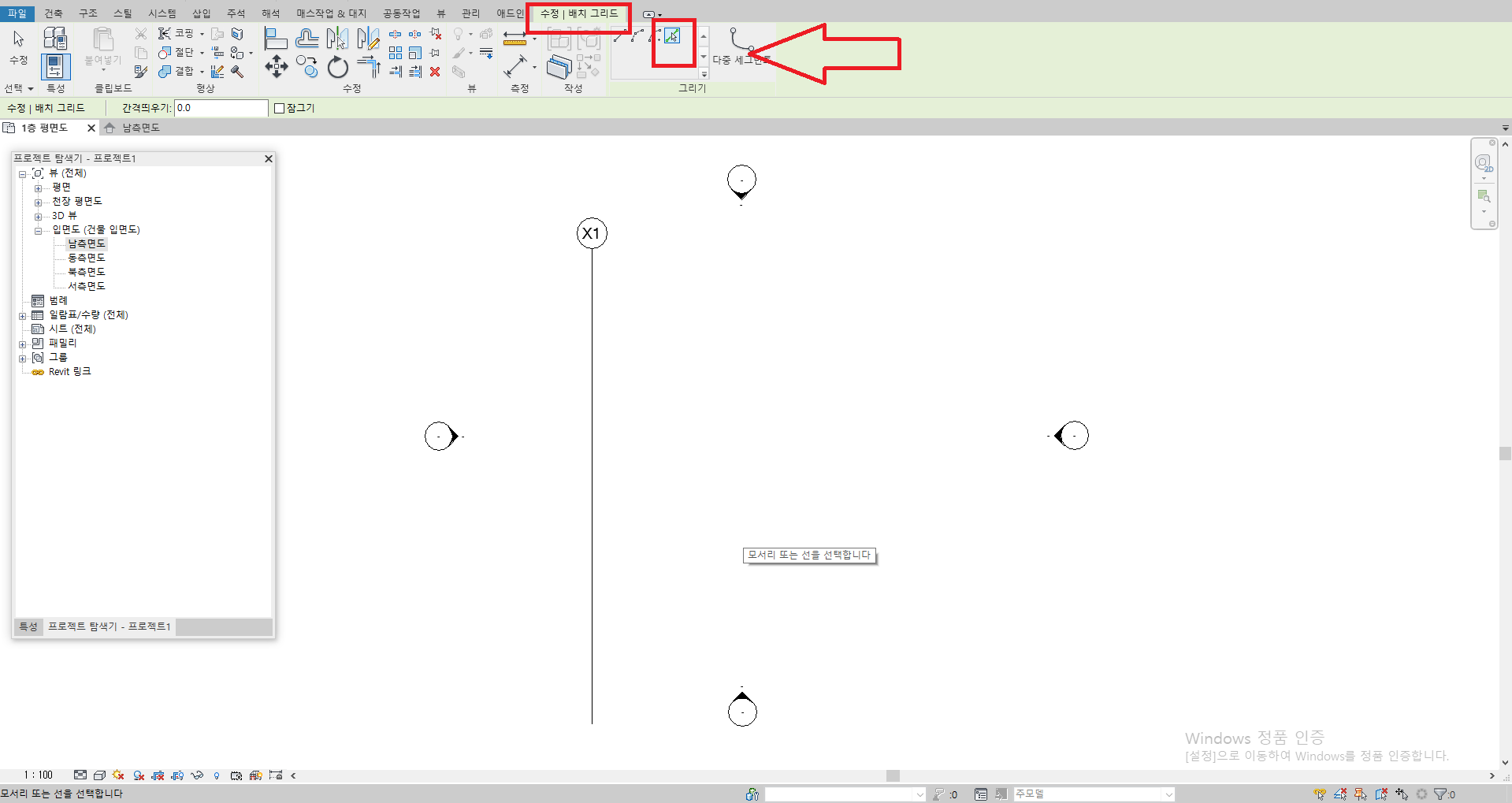

[수정|그리드] 탭에 '선 선택'을 사용하면 먼저 그려놓았던 선을 이용해서 간격을 정해 옆으로 복사할 수 있습니다.

간격 띄우기 할 수치를 입력하고  마우스를 오른쪽에서 접근하면 오른쪽에, 왼쪽에서 접근하면 왼쪽에 입력한 수치값 만큼 떨어져서 선이 복사 됩니다.
