BIM 건축 모델링 [REVIT 프로젝트 기준점과 입면 뷰 설정]

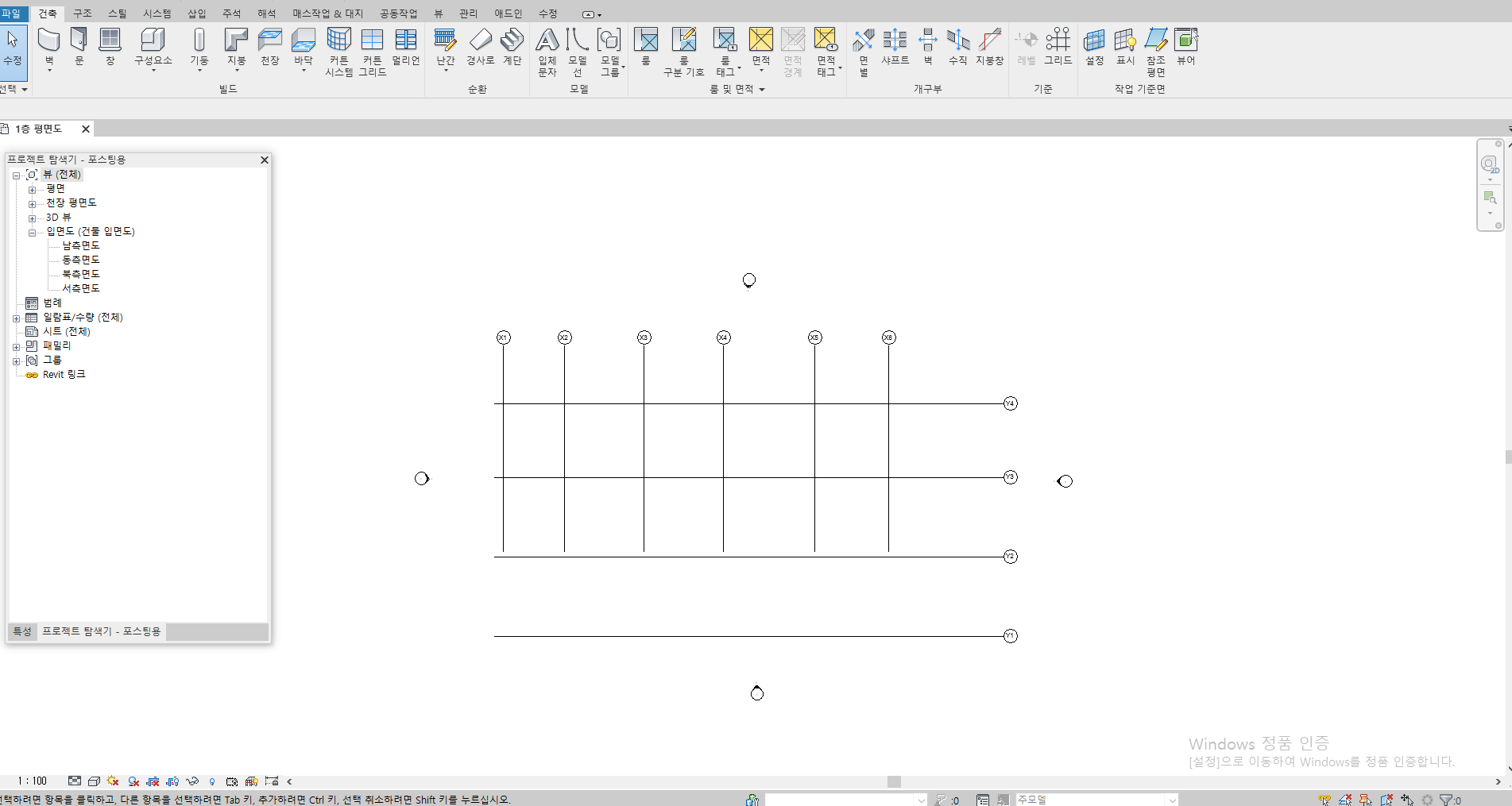

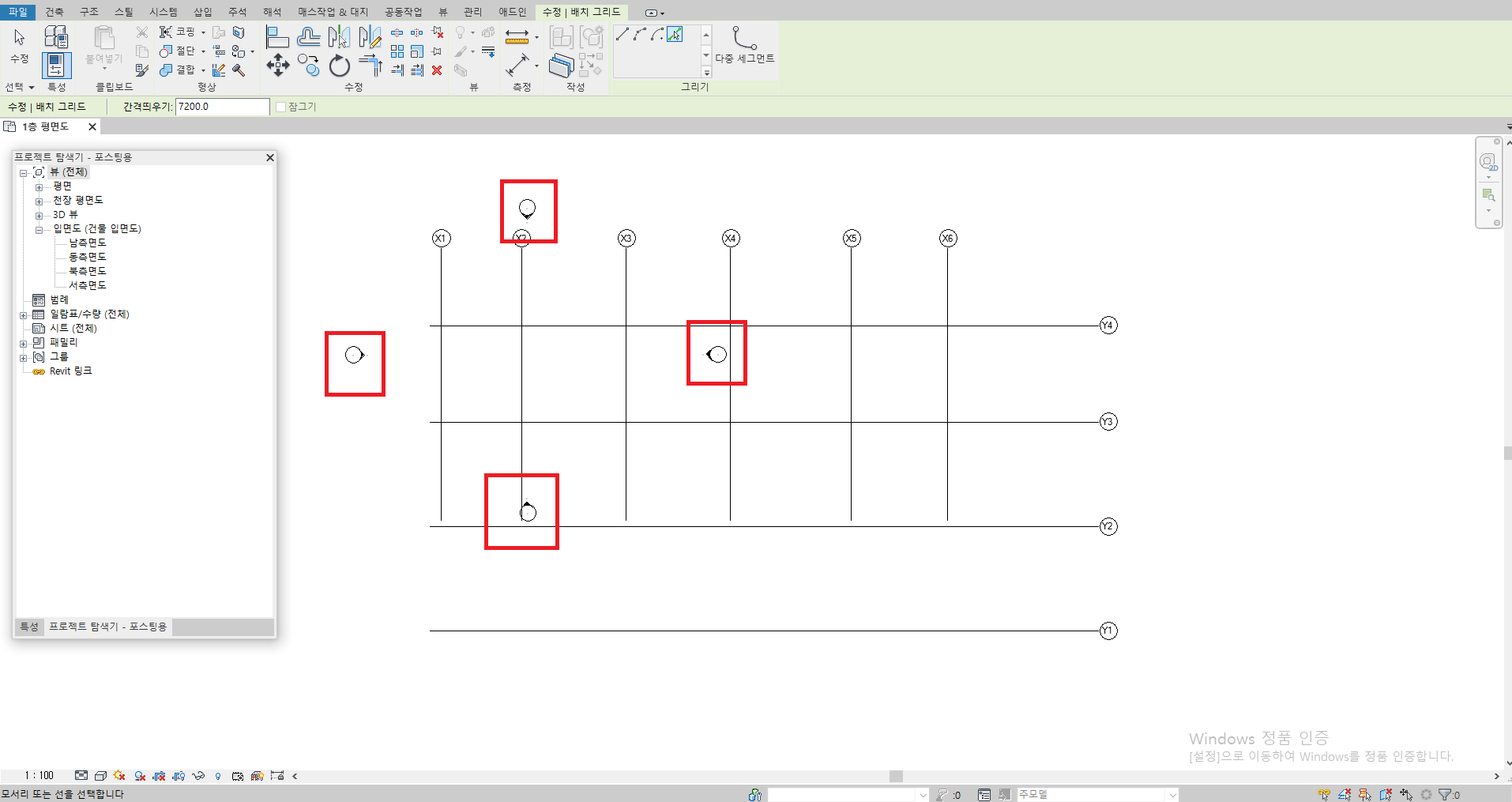

그리드 안쪽에 위치한 건물 입면도 마크를 축열 외각으로 옮겨서 정리합니다.

입면도 마크를 옮길 때는 클릭해서 마우스를 드래그 해서 이동 가능합니다.

이렇게 모든 뷰가 다 보이게 하고 [뷰] 탭의 [그래픽]패널에서 [가시성/그래픽]를 클릭합니다.

*가시성 그래픽 단축키 : V V

[평면도: 1층 평면도에 대한 가시성/그래픽 재지정] 대화상자에서 [모델 카테고리] 탭의 '대지'를 + 하고 '프로젝트 기준점'을 선택합니다.



마우스를 왼쪽위에서부터 오른쪽 아래로 드래그하여 작성된 그리드와 입면뷰를 모두 선택합니다.



[수정 | 다중 선택] 탭에서 [선택] 패널의 [필터]를 클릭합니다.

[필터] 대화상자에서 '프로젝트 기준점'을 제외한 모든 항목을 선택하고 확인 버튼을 누릅니다.



[수정 | 다중 선택] 탭의 [수정] 패널에서 [이동] 버튼을 클릭한뒤 X1과 Y1의 교차지점을 클릭해서 '프로젝트 기준점'으로 이동 시킵니다.
