REVIT 프로그램 뷰 범위 설정하는 방법[건축 모델링 프로그램 BIM]

오늘은 REVIT 프로그램에서 원하는 부분만큼 뷰 범위를 설정하는 방법에 대해서 알아볼거예요.

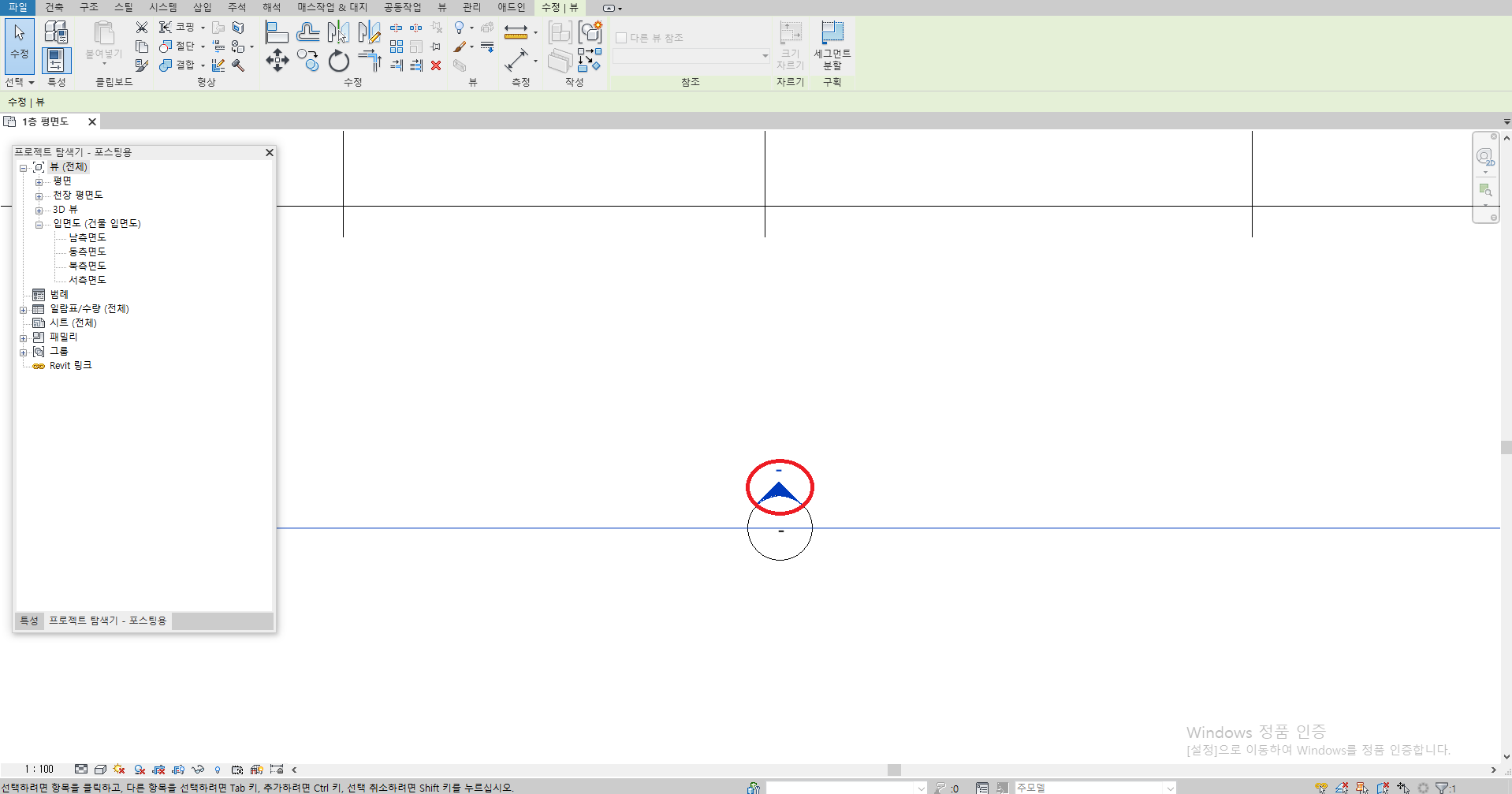

이렇게 '입면 뷰' 마크에서 삼각형으로 된 헤드 부분을 선택하게 되면....

실선과 점선으로 '뷰 범위'가 표시 됩니다.(표시된 부분까지만 보겠다는 뜻임)

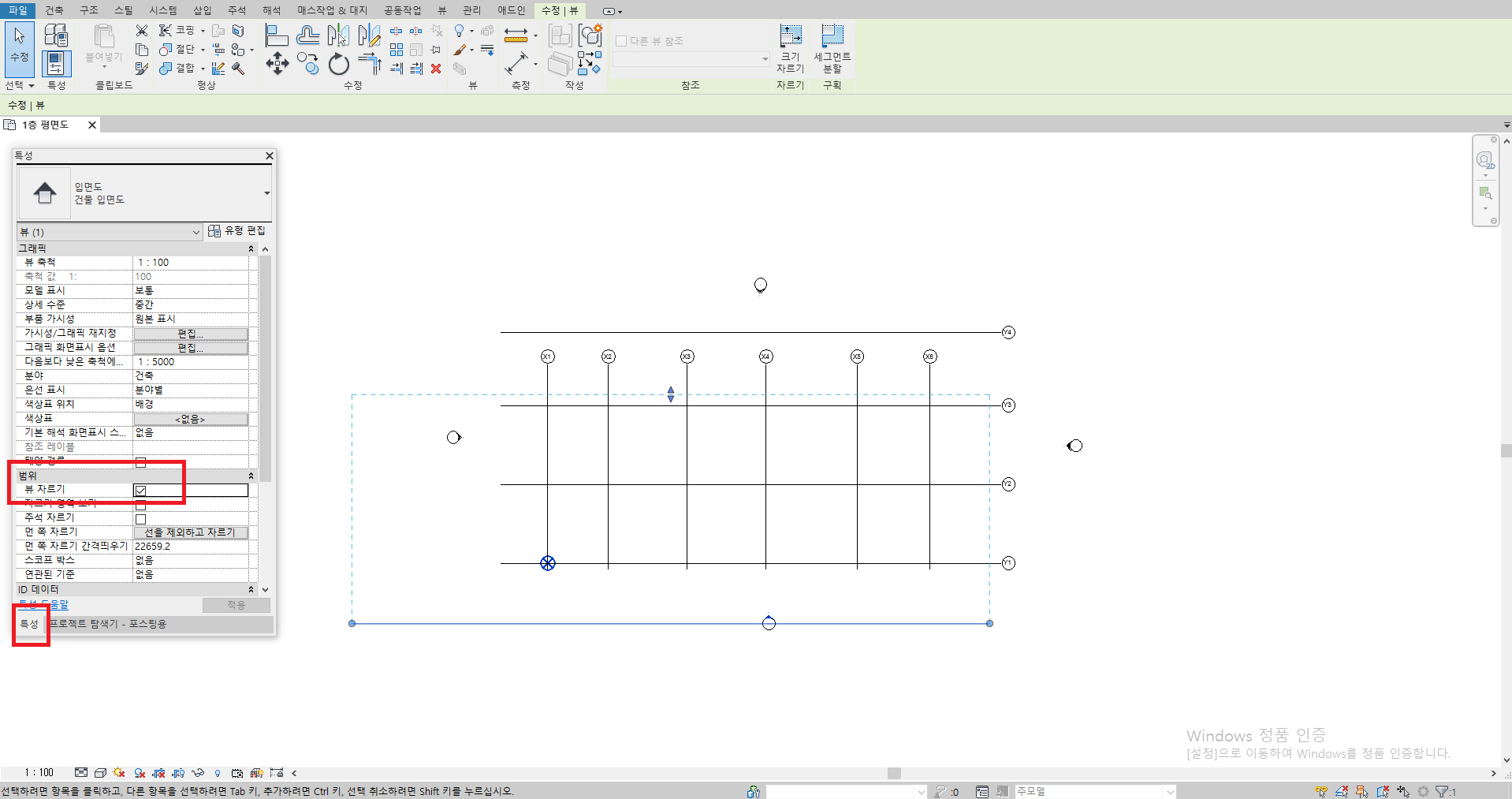

이 때 [특성] 창에서 '범위' 매개변수의 '뷰 자르기'를 체크해 주세요.

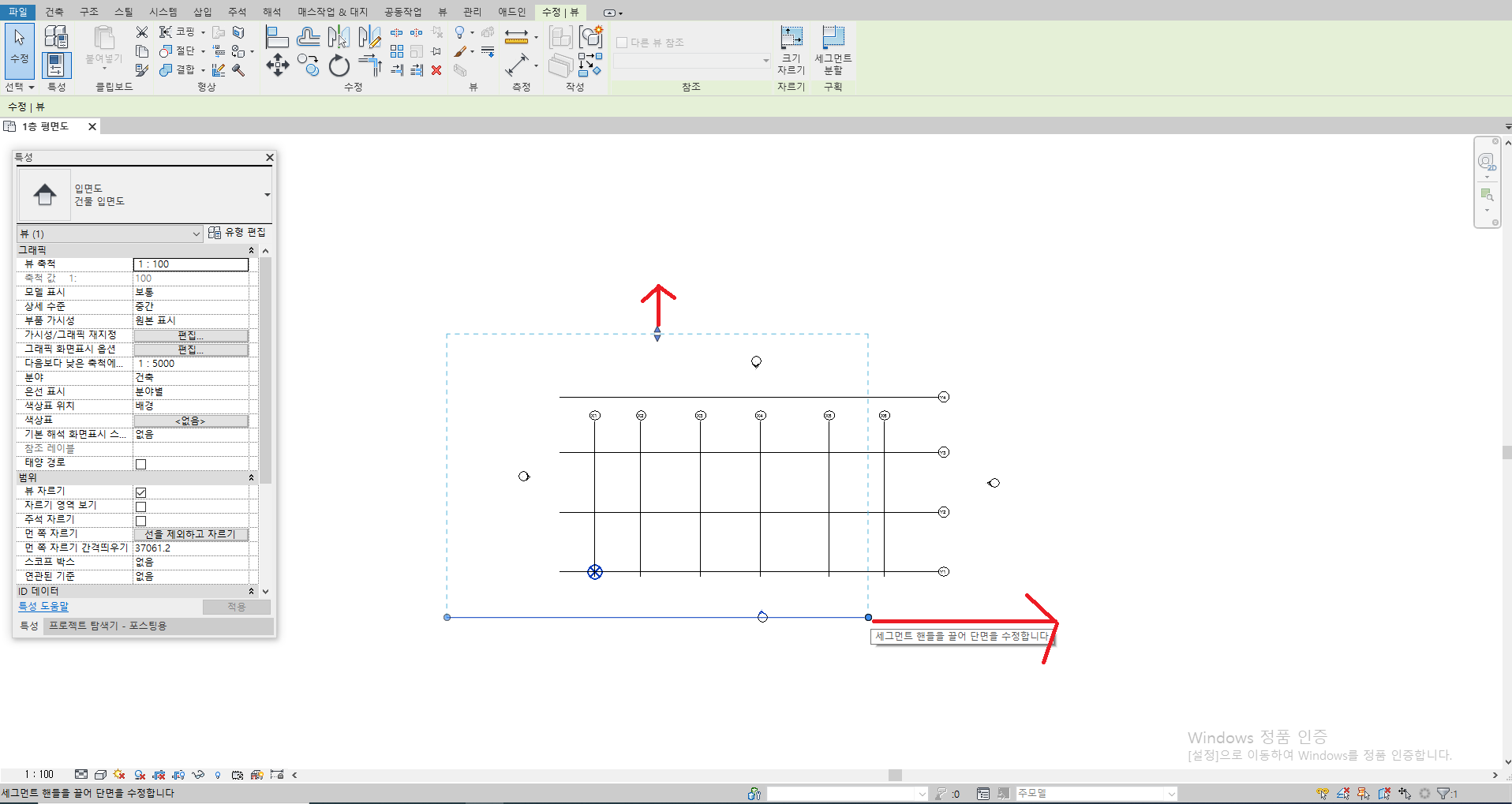

점선의 화살표 부분과 실선의 점 부분을 클릭해서 드래그 해서 뷰 범위를 조절합니다.



같은 방법으로 동측, 서측, 북측 입면 모두 뷰 범위를 조절해 줍니다.

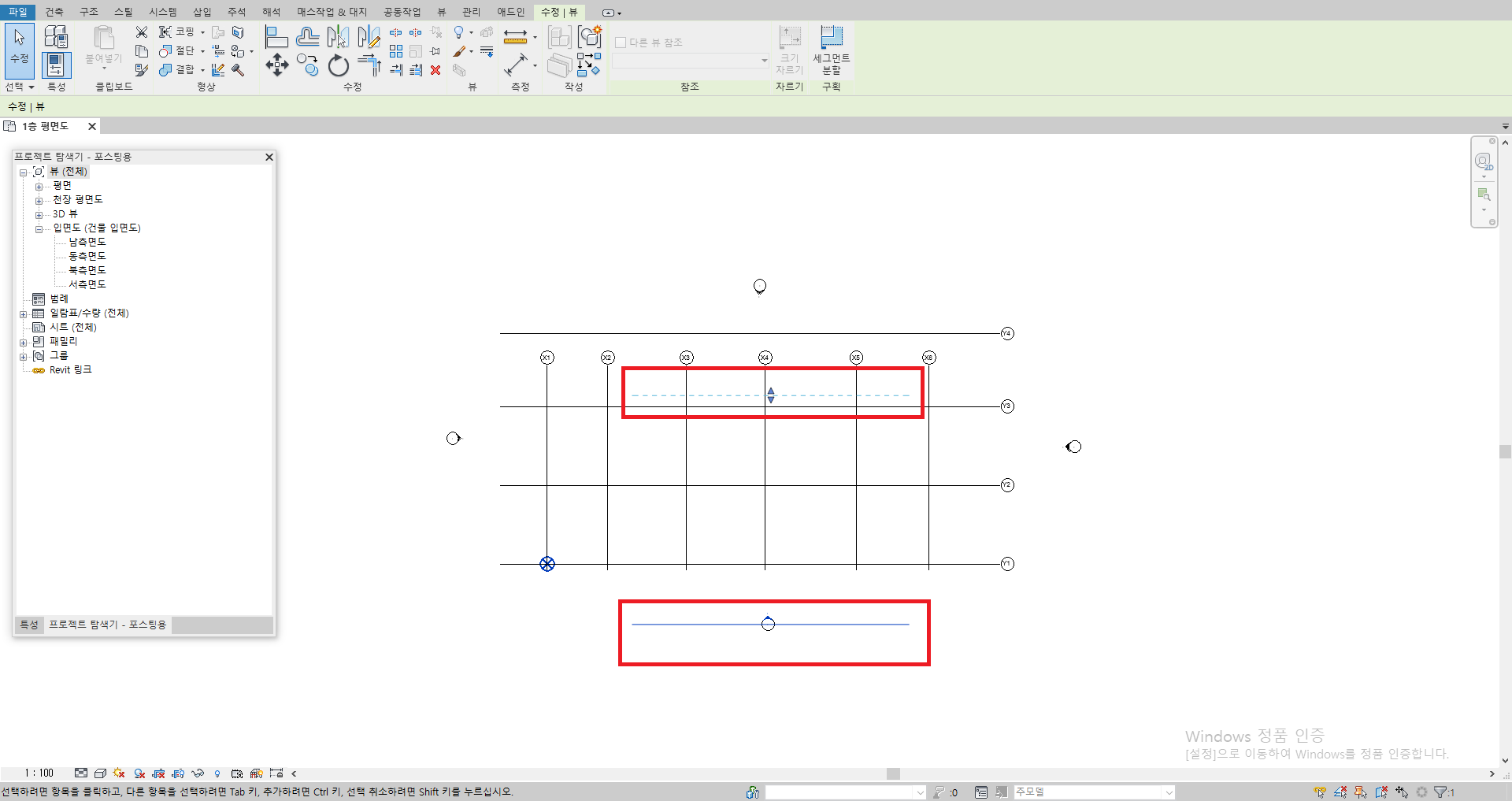

[프로젝트 탐색기]에서 남측면도 '입면 뷰'를 더블 클릭하여 남측면도를 활성화 시켜줍니다.

남측면도의 레벨을 선택한 후 포인트 부분을 클릭하여 드래그 하여 입면 뷰도 조절해 줍니다.



TIP!!

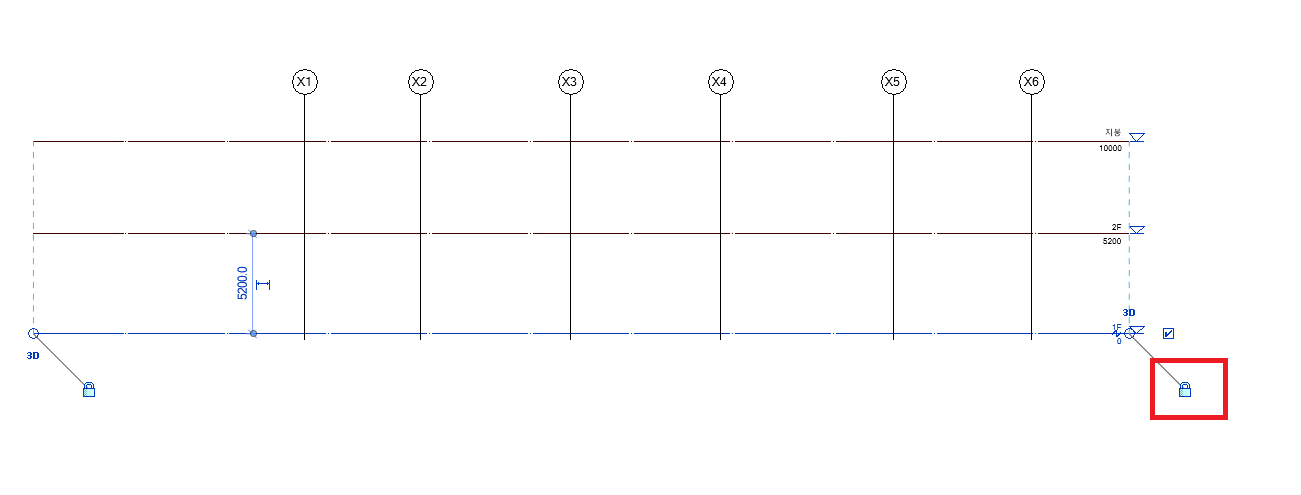

자물쇠가 이렇게 잠긴 모양이라면 레벨을 하나씩 선택해서 드래그 하지 않아도 한번에 이동이 가능합니다.

만약에 하나씩 수정하고 싶다면 자물쇠 부분을 클릭해서 열린 상태로 만들어 준다면 객체 하나씩 수정 가능합니다.
